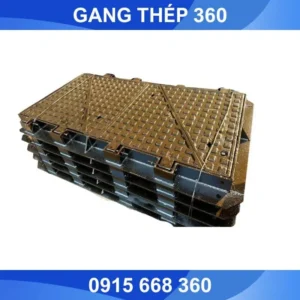

Nắp Bể Cáp 4 Cánh Gang Cầu

Nắp Bể Cáp 4 Cánh Gang Cầu Là Gì?

Nắp bể cáp 4 cánh gang cầu là một sản phẩm công nghiệp được thiết kế đặc biệt để bảo vệ hệ thống cáp ngầm, đường ống và các thiết bị hạ tầng kỹ thuật dưới lòng đất. Tại Nhà máy Gang Thép 360, nắp bể cáp 4 cánh được sản xuất trực tiếp. Hiện nay, giá nắp bể cáp 4 cánh gang cầu tại Nhà máy Gang Thép 360 dao động từ 1.250.000đ – 4.500.000đ/bộ tùy theo kích thước, tải trọng và yêu cầu thiết kế của từng dự án.

Sản phẩm được chế tạo từ vật liệu gang cầu FCD 500-7, một loại gang đặc biệt có độ bền cao và khả năng chống ăn mòn tốt. Quý khách hàng cần tư vấn hoặc nhận báo giá chi tiết vui lòng liên hệ: Hotline 0915 668 360. Nhà máy Gang Thép 360 cam kết cung cấp sản phẩm chất lượng cao – giá tận xưởng – giao hàng toàn quốc, đáp ứng mọi yêu cầu kỹ thuật cho công trình hạ tầng.

Đặc Điểm Vật Liệu Gang Cầu FCD 500-7

Gang cầu FCD 500-7 là một loại vật liệu tiên tiến trong ngành công nghiệp đúc. Với thành phần carbon được kết tinh dưới dạng hình cầu, vật liệu này sở hữu nhiều ưu điểm vượt trội so với gang xám truyền thống.

Đặc biệt, gang cầu FCD 500-7 có độ bền kéo đạt tối thiểu 500 MPa và độ giãn dài đạt 7%, cho phép sản phẩm chịu được tải trọng lớn mà không bị biến dạng. Khả năng chống mài mòn và chống ăn mòn của vật liệu này cũng rất cao, đảm bảo tuổi thọ sử dụng lâu dài trong môi trường khắc nghiệt.

Tiêu Chuẩn Kỹ Thuật và Chất Lượng

Nắp bể cáp 4 cánh gang cầu được sản xuất theo các tiêu chuẩn nghiêm ngặt của ngành. Sản phẩm phải đáp ứng các yêu cầu về kích thước, độ dày, khả năng chịu tải và độ an toàn theo quy định.

Các thông số kỹ thuật cơ bản bao gồm khả năng chịu tải từ 12.5 tấn đến 40 tấn, tùy theo mục đích sử dụng. Bề mặt sản phẩm được xử lý chống trơn trượt và có các chi tiết kỹ thuật như rãnh thoát nước, hệ thống khóa an toàn.

Ưu Điểm Nổi Bật Nắp Bể Cáp 4 Cánh Gang Cầu

Nắp bể cáp 4 cánh gang cầu có nhiều ưu điểm vượt trội so với các loại nắp truyền thống. Cấu trúc 4 cánh giúp giảm trọng lượng của mỗi cánh, tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì.

Hệ thống bản lề và khóa được thiết kế thông minh, cho phép mở từng cánh một khi cần thiết, đồng thời đảm bảo độ kín khít và an toàn khi đóng lại. Điều này không chỉ tăng tính tiện dụng mà còn kéo dài tuổi thọ của sản phẩm.

Bản Vẽ Kỹ Thuật Nắp Bể Cáp 4 Cánh Gang Cầu

Bản vẽ nắp bể cáp 4 cánh gang cầu được thiết kế tối ưu bởi đội ngũ kỹ sư cơ khí Công ty TNHH Công Nghệ Kỹ Thuật 360. Sản phẩm sử dụng vật liệu gang cầu FCD 500-7, đảm bảo độ bền cao và khả năng chịu tải lên đến 40 tấn. Nắp bể cáp gang có thiết kế cánh nắp tam giác, tích hợp bản lề, giúp đóng mở linh hoạt và an toàn, phù hợp với các công trình hạ tầng kỹ thuật yêu cầu chất lượng cao.

• Vật liệu gang cầu FCD 500-7: Gang cầu FCD 500-7 là một loại vật liệu có độ bền kéo và khả năng chịu uốn cực kỳ tốt. Ưu điểm nổi bật của vật liệu này là độ dẻo dai cao, giúp sản phẩm không bị nứt vỡ khi chịu tác động mạnh, đồng thời khả năng chống ăn mòn tốt, đảm bảo độ bền lâu dài trong môi trường khắc nghiệt.
• Thiết kế cánh nắp tam giác: Nắp bể cáp 4 cánh gang cầu được chia thành 4 cánh tam giác có bản lề chắc chắn, giúp người sử dụng dễ dàng thao tác đóng mở khi cần bảo trì hoặc kiểm tra hệ thống bể cáp. Bản lề được thiết kế thông minh, giúp giữ cố định cánh nắp, giảm thiểu nguy cơ lật hoặc di chuyển trong quá trình sử dụng.
• Khung đúc liền khối, bền vững: Khung nắp bể cáp 4 cánh gang cầu được đúc liền khối từ gang cầu FCD 500-7, mang đến độ cứng cáp vượt trội và khả năng chịu tải trọng lớn mà không bị biến dạng. Thiết kế này đặc biệt phù hợp cho các khu vực có mật độ giao thông cao hoặc nơi thường xuyên chịu áp lực lớn.
• Khả năng chịu tải trọng 40 tấn: Sản phẩm nắp bể cáp 4 cánh gang cầu có thể chịu được tải trọng lên đến 40 tấn, phù hợp với các công trình yêu cầu tính bền vững và an toàn cao như đường giao thông, khu công nghiệp, bãi đậu xe và các hạ tầng quan trọng khác.

Thống Số Kỹ Thuật Nắp Bể Cáp 4 Cánh Gang Cầu

• Kích thước khung: 1660x950x120 (mm)
• Kích thước nắp: 1500x750x100 (mm)
• Vật liệu: Gang Cầu FCD 500-7
• Tải trọng: 400KN (40T)
• Khả năng chịu tải: Khi thử tải tiếp đến lực nén giới hạn và duy trì (30 ± 2) s, nắp không bị nứt.
• Hoa văn chống trượt: Đúc nổi 3 mm
• Góc mở: Từ 100° đến 135°
• Khe hở: Khe hở giữa nắp và khung đỡ không quá 6 mm
• Độ phẳng: Bề mặt tiếp xúc giữa nắp và khung đỡ phẳng đều, các điểm lồi lõm không quá 2 mm
• Bề mặt: Đánh bóng, sơn (sơn pha nhựa đường, sơn Epoxy, sơn Rainbow hoặc sơn Bitum,…)
• Tiêu chuẩn: BS EN 124:2015, TCVN 10333-3:2016
• Giám định: Trung tâm Kỹ thuật Tiêu chuẩn – Đo lường – Chất lượng 2 (QUATEST 2)

Cấu Tạo Nắp Bể Cáp Điện 4 Cánh Gang Cầu

Cấu tạo của nắp bể cáp 4 cánh gang cầu là một thiết kế công nghệ tiên tiến, tích hợp nhiều tính năng ưu việt. Mỗi chi tiết trong cấu trúc đều được tính toán kỹ lưỡng để đảm bảo độ bền và tính năng sử dụng tối ưu.

• Khung Đúc Liền Khối: Khung nắp bể cáp 4 cánh gang cầu đúc liền khối là thành phần quan trọng nhất của nắp bể cáp. Được chế tạo từ gang cầu chất lượng cao, khung có cấu trúc vững chắc và độ bền cao. Thiết kế khung được tối ưu hóa để phân phối đều lực tác động, giảm thiểu nguy cơ biến dạng khi chịu tải. Bề mặt tiếp xúc giữa khung và nắp được gia công chính xác, đảm bảo độ kín khít khi đóng.
• Cánh Nắp Tam Giác: Cấu trúc cánh nắp tam giác là một đột phá trong thiết kế. Hình dạng này giúp tối ưu hóa khả năng chịu lực và giảm trọng lượng của từng cánh. Mỗi cánh được thiết kế với các gân gia cường, tăng cường độ cứng vững mà không làm tăng đáng kể trọng lượng. Bề mặt cánh có hoa văn chống trượt đặc biệt, đảm bảo an toàn cho người và phương tiện đi lại.
• Hệ Thống Bản Lề và Khóa Hệ thống bản lề: Được thiết kế với độ bền cao, cho phép các cánh nắp hoạt động mượt mà và ổn định. Cơ cấu khóa đảm bảo an toàn tuyệt đối khi đóng. Đặc biệt, hệ thống khóa được thiết kế chống trộm và chống phá hoại, bảo vệ tối đa cho hệ thống cáp bên trong. Vật liệu chế tạo bản lề và khóa được xử lý chống gỉ, đảm bảo hoạt động ổn định trong thời gian dài.

Top 5 Ứng Dụng Của Nắp Bể Cáp 4 Cánh Gang Cầu

Nắp bể cáp 4 cánh gang cầu có phạm vi ứng dụng rộng rãi trong nhiều lĩnh vực xây dựng và hạ tầng kỹ thuật đô thị. Dưới đây là những ứng dụng phổ biến nhất của sản phẩm này.

Hệ Thống Cáp Viễn Thông

Trong lĩnh vực viễn thông, nắp bể cáp 4 cánh gang cầu đóng vai trò quan trọng trong việc bảo vệ hệ thống cáp quang và các thiết bị kỹ thuật. Sản phẩm được thiết kế đặc biệt để đáp ứng yêu cầu về độ bền và khả năng chống thấm.

Với khả năng chịu tải cao và độ bền vượt trội, nắp bể cáp gang cầu là lựa chọn lý tưởng cho các tuyến cáp viễn thông quan trọng. Hệ thống khóa an toàn giúp ngăn chặn việc truy cập trái phép vào hệ thống cáp.

Hệ Thống Điện Ngầm

Trong hệ thống điện ngầm đô thị, nắp bể cáp bưu điện, nắp bể cáp 4 cánh gang cầu được sử dụng để bảo vệ các đường dây điện và thiết bị phân phối. Cấu trúc 4 cánh cho phép tiếp cận dễ dàng khi cần bảo trì hoặc sửa chữa.

Khả năng chống ăn mòn và độ bền cao của gang cầu FCD 500-7 đảm bảo tuổi thọ sử dụng lâu dài trong môi trường có độ ẩm cao và các yếu tố ăn mòn khác.

Hệ Thống Thoát Nước

Hệ thống thoát nước cũng là một trong những ứng dụng quan trọng của nắp bể cáp 4 cánh gang cầu. Các sản phẩm này giúp bảo vệ đường cống và mương thoát nước, ngăn chặn bụi bẩn và vật cản bên ngoài xâm nhập vào hệ thống.

Thiết kế thông minh với các rãnh thoát nước giúp nước mưa hoặc nước thải có thể dễ dàng chảy ra ngoài mà không gây tích tụ ở phía trên. Điều này góp phần đảm bảo vệ sinh môi trường và tránh tình trạng ùn tắc, ngập úng trong mùa mưa.

Hệ Thống Đường Sắt

Nắp bể cáp 4 cánh gang cầu còn ứng dụng trong các hệ thống đường sắt để bảo vệ các dây dẫn và thiết bị tín hiệu. Độ bền cao cùng khả năng chịu tải tốt cho phép sản phẩm hoạt động ổn định ngay cả dưới những tác động của tàu hỏa chạy qua.

Với tính năng chống ăn mòn và độ kín khít cao, nắp bể cáp gang cầu góp phần nâng cao an toàn và độ tin cậy cho hệ thống giao thông đường sắt, đồng thời giảm thiểu chi phí bảo trì sửa chữa.

Quy Trình Lắp Đặt Nắp Bể Cáp 4 Cánh Gang Cầu

Lựa chọn và lắp đặt nắp bể cáp 4 cánh gang cầu là quá trình cần được thực hiện cẩn thận và kỹ lưỡng để đảm bảo chất lượng và tính an toàn cho hệ thống sử dụng. Dưới đây là quy trình lắp đặt cơ bản mà bạn có thể tham khảo.

Chuẩn Bị Địa Điểm Lắp Đặt

Trước tiên, cần lựa chọn vị trí lắp đặt phù hợp với yêu cầu kỹ thuật và chức năng của sản phẩm. Địa điểm lắp đặt phải đảm bảo đủ diện tích để đặt khung nắp bể cáp, đồng thời thuận tiện cho việc bảo trì, sửa chữa sau này.

Quá trình chuẩn bị tùy thuộc vào địa chất của khu vực như đất đá hay đất mềm, và cần đảm bảo không có vật cản nào làm ảnh hưởng đến khả năng chịu.load của sản phẩm sau này.

Lắp Đặt Khung Nắp

Sau khi vị trí đã được xác định, bước tiếp theo là tiến hành lắp đặt khung nắp. Đầu tiên, khung đúc liền khối sẽ được đặt xuống đúng vị trí đã chuẩn bị. Sau đó, cần sử dụng máy móc và thiết bị chuyên dụng để gia cố khung bằng cách đóng cọc hoặc đổ bê tông xung quanh.

Việc kiểm tra độ thẳng đứng và độ bền của khung rất quan trọng, vì nó quyết định đến khả năng chịu tải và độ an toàn của nắp bể cáp trong suốt quá trình sử dụng.

Lắp Đặt Cánh Nắp Và Thực Hiện Kiểm Tra Cuối Cùng

Khi khung đã được cố định, tiếp theo là lắp đặt các cánh nắp tam giác lên trên. Hệ thống bản lề nên được kiểm tra kỹ trước khi gắn vào để đảm bảo rằng mọi thứ hoạt động trơn tru.

Cuối cùng, thực hiện kiểm tra tổng thể nắp bể cáp sau khi hoàn thành lắp đặt. Chắc chắn rằng tất cả các cánh nắp đều hoạt động bình thường, không có bất kỳ lỗi nào từ hệ thống khóa cho đến bề mặt nắp.

Báo Giá Nắp Bể Cáp 4 Cánh Gang Cầu Tại Nhà Máy Gang Thép 360

Nắp bể cáp 4 cánh gang cầu tại Nhà máy Gang Thép 360 có giá từ 1.250.000đ – 4.500.000đ/bộ, sản xuất trực tiếp tại xưởng, đạt chuẩn BS EN 124:2015, giao hàng toàn quốc. Hotline tư vấn nhanh  0915 668 360. Tại Nhà máy Gang Thép 360, nắp bể cáp 4 cánh được sản xuất trực tiếp trên dây chuyền đúc hiện đại, không qua trung gian, giúp tối ưu chi phí cho khách hàng nhưng vẫn đảm bảo chất lượng tiêu chuẩn kỹ thuật cao.

Hiện nay, giá nắp bể cáp 4 cánh gang cầu được chia theo từng phân khúc như sau:

• Nắp bể cáp 4 cánh tiêu chuẩn: từ 3.000.000đ – 5.000.000đ/bộ
• Sản phẩm theo bản vẽ kỹ thuật riêng: báo giá tùy theo yêu cầu thiết kế
• Đơn hàng số lượng lớn (dự án, khu công nghiệp): có chiết khấu trực tiếp từ nhà máy

Yếu tố ảnh hưởng đến giá nắp bể cáp 4 cánh

Giá thành sản phẩm có thể thay đổi tùy theo các yếu tố sau:

• Kích thước sản phẩm: càng lớn chi phí càng cao
• Cấp tải trọng: A15, B125, C250, D400 (tải trọng càng cao giá càng tăng)
• Thiết kế kỹ thuật: độ dày, gân tăng cứng, bản lề, khóa an toàn
• Số lượng đặt hàng: đơn hàng lớn được ưu đãi tốt hơn
• Địa điểm giao hàng: ảnh hưởng đến chi phí vận chuyển

Mua Nắp Bể Cáp 4 Cánh Gang Cầu Tại Nhà máy Gang Thép 360

Hiện nay, nắp bể cáp 4 cánh gang cầu được sử dụng rộng rãi trong các công trình hạ tầng kỹ thuật, đặc biệt là hệ thống viễn thông, điện lực và đô thị. Trên thị trường có nhiều đơn vị cung cấp sản phẩm này, tuy nhiên chất lượng và giá thành lại không đồng đều. Để đảm bảo chất lượng đạt chuẩn – giá tận xưởng – đúng bản vẽ kỹ thuật – độ bền lâu dài, khách hàng nên ưu tiên lựa chọn các nhà máy sản xuất trực tiếp, thay vì mua qua trung gian phân phối.

Một trong những đơn vị uy tín hàng đầu hiện nay là Nhà máy Gang Thép 360, chuyên sản xuất và cung cấp:

• Nắp bể cáp 4 cánh gang cầu
• Nắp hố ga gang các loại
• Song chắn rác gang
• Các sản phẩm gang đúc phục vụ hạ tầng đô thị và khu công nghiệp

Với lợi thế sản xuất trực tiếp tại xưởng, Gang Thép 360 luôn đảm bảo giá thành cạnh tranh, chất lượng ổn định và tiến độ giao hàng nhanh trên toàn quốc.

Vì sao nên mua nắp bể cáp 4 cánh tại Gang Thép 360?

1. Sản xuất trực tiếp tại nhà máy – không qua trung gian

Tất cả sản phẩm đều được đúc và gia công trực tiếp tại nhà máy, giúp:

• Kiểm soát chất lượng nghiêm ngặt
• Đảm bảo độ đồng đều sản phẩm
• Giá thành luôn ở mức tận xưởng

2. Chất lượng đạt tiêu chuẩn quốc tế

Sản phẩm nắp bể cáp 4 cánh gang cầu được sản xuất từ vật liệu FCD 500-7, đáp ứng các tiêu chuẩn:

• BS EN 124:2015
• TCVN 10333-3:2016
• Khả năng chịu tải lên đến 40 tấn (D400)
• Độ bền cao, chống nứt vỡ, chống ăn mòn tốt

3. Gia công theo bản vẽ kỹ thuật riêng

Nhà máy nhận sản xuất theo yêu cầu:

• Kích thước đa dạng theo công trình
• Thiết kế theo bản vẽ kỹ thuật riêng
• Đáp ứng các dự án đô thị, khu công nghiệp, hạ tầng giao thông

4. Phân phối toàn quốc – giao hàng nhanh chóng

Gang Thép 360 cung cấp sản phẩm đến nhiều khu vực trọng điểm như:

• Miền Bắc: Hà Nội, Hải Phòng, Bắc Ninh, Quảng Ninh, Hưng Yên
• Miền Trung: Đà Nẵng, Huế, Quảng Nam, Quảng Ngãi, Nghệ An
• Miền Nam: TP.HCM, Bình Dương, Đồng Nai, Long An, Cần Thơ

Đặc biệt phục vụ các khu công nghiệp lớn:
VSIP, Sóng Thần, Amata, Yên Phong, Quế Võ, Thăng Long, Chu Lai, Hòa Khánh…

Gang Thép 360 cam kết: Sản phẩm chất lượng cao – Giá tận xưởng – Giao hàng toàn quốc – Hỗ trợ kỹ thuật trọn gói cho mọi công trình hạ tầng.

Đúc gang 360 – Rất mong được hợp tác cùng Quý khách hàng!
