Nắp Ga Gang

Nắp ga gang là gì

Nắp ga gang là sản phẩm bằng gang cầu hoặc gang xám, được thiết kế để che đậy, bảo vệ hệ thống hố ga, mương thoát nước và công trình ngầm. Ưu điểm nổi bật gồm: độ bền cao, chịu tải trọng lớn theo tiêu chuẩn EN 124, chống gỉ sét, hạn chế va đập và đảm bảo an toàn giao thông. Nắp ga gang được sử dụng phổ biến trong hạ tầng đô thị, đường phố, khu công nghiệp, bến cảng và sân bay.

Bản vẽ nắp ga gang

Bản vẽ nắp ga gang được thiết kế theo tiêu chuẩn BS EN 124:2015 với các cấp tải trọng từ A15 đến E600. Được đúc bằng công nghệ cát tươi khuôn rung hiện đại bởi đội ngũ kỹ sư cơ khí nhà máy đúc gang 360, sản phẩm đảm bảo độ chính xác, bền bỉ và phù hợp cho các công trình hạ tầng.

Thông số kỹ thuật nắp ga gang

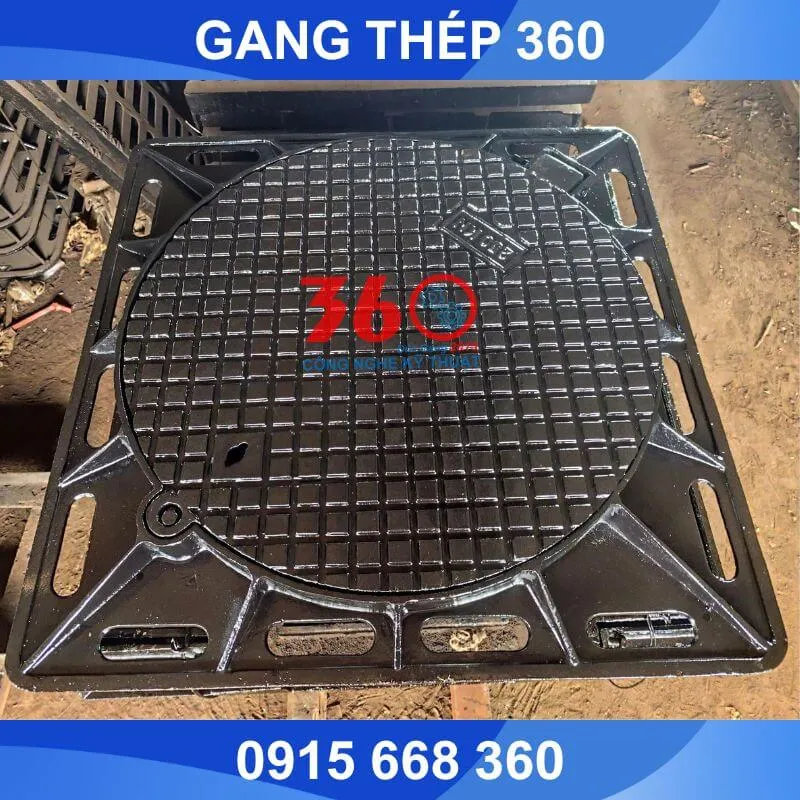

Nắp ga gang 850x850x75, tải trọng 40 tấn

Nắp ga gang 850×850 chịu tải trọng 400KN (40 tấn), bề mặt được đánh bóng và phủ sơn chống ăn mòn. Vật liệu chế tạo là gang cầu cao cấp. Gioăng cao su có độ dày từ 3 mm đến 5 mm, đảm bảo kín khít, chống rung lắc. Góc mở linh hoạt từ 100° đến 135°, thuận tiện cho quá trình vận hành và bảo trì.

• Kích thước: 850x850x60 (mm)
• Nắp tròn: Ø650 (mm)
• Vật liệu: Gang Cầu FCD 500-7
• Tải trọng: 400KN (40 Tấn)
• Hoa văn chống trượt: Đúc nổi 3 mm
• Gioăng cao su: Độ dày từ 3 mm đến 5 mm
• Góc mở: Từ 100° đến 135°
• Bề mặt: Đánh bóng, sơn (sơn pha nhựa đường, sơn Epoxy, sơn Rainbow hoặc sơn Bitum,…)
• Tiêu chuẩn: BS EN 124:2015, TCVN 10333-3:2016

Bản vẽ thiết kế nắp ga gang

Việc thiết kế nắp ga gang theo tiêu chuẩn BS EN 124:2015 không chỉ đảm bảo tính an toàn, độ bền mà còn đáp ứng yêu cầu kỹ thuật khắt khe. Đội ngũ kỹ sư nhà máy Đúc Gang 360 thiết kế nắp hố ga gang đạt chuẩn.

Kích thước tham khảo

Kích thước/ Dimensions (mm)				Cấp chịu tải
STT	Khung (AxB)	Nắp tròn (D)	Chiều cao (H)
1	700×700	600×600	60 – 100	A15 – D400
2	800×800	700×700	60 – 100	A15 – D400
3	800×800	D600	60 – 100	A15 – D400
4	850×850	D650	60 – 125	A15 – D400
5	900×900	D850	60 – 125	A15 – D400
6	1000×1000	D850	60 – 150	A15 – D400
7	1100×1100	D900	60 – 150	A15 – D400
8	Ø1200×100	D1000	60 – 150	A15 – D400
9	1200×1200	D1000	60 – 150	C250 – E600
10	1600×1600	D1200	60 – 150	C250 – E600

Khái niệm và đặc điểm cơ bản

Nắp ga gang là một trong những sản phẩm quan trọng trong hệ thống hạ tầng kỹ thuật đô thị, có vai trò bảo vệ và che chắn miệng hố ga, giúp đảm bảo an toàn cho người và phương tiện lưu thông. Được sản xuất từ vật liệu gang đúc, nắp ga gang có độ bền cao, khả năng chịu lực lớn và tuổi thọ lâu dài, thích hợp sử dụng trong nhiều điều kiện môi trường khác nhau.

1. Khái niệm nắp ga gang

Nắp ga gang là loại nắp đậy được làm từ gang xám hoặc gang cầu, dùng để lắp đặt trên các miệng hố ga – nơi kết nối hệ thống thoát nước, cáp điện, viễn thông hay các công trình kỹ thuật ngầm. Chức năng chính của nắp ga gang là đảm bảo an toàn, ngăn mùi, chống thất thoát vật thể, và bảo vệ hệ thống bên dưới khỏi tác động của ngoại lực và điều kiện thời tiết.

2. Đặc điểm cơ bản của nắp ga gang

• Chất liệu gang bền bỉ: Nắp ga thường được chế tạo từ gang cầu (ductile iron) hoặc gang xám (gray iron). Gang cầu có đặc tính cơ học vượt trội, khả năng chịu tải cao, chống va đập và chống ăn mòn tốt hơn so với gang xám.

• Khả năng chịu tải tốt: Nắp ga gang được thiết kế theo nhiều cấp tải trọng, phù hợp với tiêu chuẩn quốc tế như BS EN 124. Có thể chịu tải từ 2,5 tấn đến 40 tấn, đáp ứng nhu cầu lắp đặt tại vỉa hè, lòng đường, khu công nghiệp, bến cảng, sân bay…

• Khả năng chống mùi và thoát nước: Nắp gang thoát nước và nắp gang thu nước có gioăng cao su chống mùi, lỗ thoát nước và hệ thống khóa ngăn rác hiệu quả, đảm bảo môi trường vệ sinh và thông thoáng cho hệ thống bên dưới.
• Khả năng thu nước mưa và thăm hố ga: Nắp ga thu thăm kết hợp là giải pháp tối ưu trong hệ thống thoát nước đô thị hiện đại. Với thiết kế thông minh, sản phẩm này vừa đảm bảo khả năng thu nước mưa nhanh chóng, giảm nguy cơ ngập úng, vừa cho phép thăm hố ga dễ dàng để kiểm tra và bảo trì hệ thống thoát nước định kỳ.

3. Tiêu chuẩn nắp ga gang BS EN 124:2015

Tiêu chuẩn BS EN 124:2015 là một trong những tiêu chuẩn quan trọng nhất trong ngành công nghiệp sản xuất nắp ga gang. Tiêu chuẩn này quy định các yêu cầu về tính năng, độ bền và chống va đập cho các sản phẩm nắp ga gang sử dụng trong các khu vực công cộng và tư nhân. Nó được áp dụng phổ biến ở châu Âu và cũng ngày càng được công nhận ở nhiều quốc gia khác.

Theo tiêu chuẩn này, nắp ga gang phải có khả năng chịu tải cao và chống ăn mòn tốt, đảm bảo an toàn cho người sử dụng và kéo dài tuổi thọ sản phẩm. Các loại nắp ga gang sẽ được phân loại theo khả năng chịu tải, từ A15 (chỉ chịu tải cho người đi bộ) đến E600 (dùng cho xe tải nặng).

• Loại nắp A15

Nắp ga loại A15 có khả năng chịu tải tối đa 15 kN, thường được sử dụng ở những khu vực dành cho người đi bộ như lối đi bộ, công viên, hay các khu vực nội đô. Với đặc điểm nhẹ, dễ dàng lắp đặt, loại nắp này là lựa chọn lý tưởng cho các công trình không có giao thông nặng. Nắp Ganivo Gang là sản phẩm phổ biến trong loại này, được sản xuất từ chất liệu gang chất lượng cao, đảm bảo độ bền và tuổi thọ lâu dài, phù hợp với các yêu cầu lắp đặt trong khu vực công cộng.

• Loại nắp B125

Nắp hố ga loại B125 có khả năng chịu tải lên đến 125 kN, thích hợp cho các khu vực đỗ xe, lối đi xe đạp và những nơi có giao thông nhẹ. Sản phẩm được sản xuất từ nguyên liệu gang chất lượng cao, đảm bảo độ bền vượt trội và tuổi thọ lâu dài. Kích thước phổ biến của loại nắp này là nắp hố ga gang 800×800, đáp ứng nhu cầu sử dụng cho các công trình hạ tầng đô thị, khu dân cư và các khu vực có mật độ giao thông không quá cao.

• Loại nắp C250

Nắp ga loại C250 thường được sử dụng cho khu vực giao thông nhẹ đến trung bình, ví dụ như đường phố và lối vào bãi đậu xe. Chúng có khả năng chịu tải lên tới 250 kN, làm cho chúng trở nên lý tưởng cho các ứng dụng trong cơ sở hạ tầng giao thông.

• Loại nắp D400

Nắp D400 có khả năng chịu tải lớn, lên đến 400 kN, phù hợp cho khu vực có lượng xe tải nặng như đường phố, khu vực công nghiệp. Chúng được thiết kế để đảm bảo an toàn cho các phương tiện giao thông nặng.

• Loại nắp E600

Đối với những khu vực cực kỳ khắt khe, nắp hố ga bằng gang loại E600 là sự lựa chọn tối ưu, với khả năng chịu tải lên tới 600 kN. Thường được sử dụng cho các sân bay, bến cảng và khu công nghiệp nặng, loại nắp này đảm bảo độ bền cao nhất.

4. Cấu tạo nắp ga gang

Nắp ga gang gồm ba bộ phận chính: khung gang chịu lực, nắp đậy kín chống va đập và zoăng cao su chống ồn, chống thấm. Thiết kế này đảm bảo an toàn giao thông, bền bỉ, kín khít và dễ bảo trì, phù hợp tiêu chuẩn hạ tầng đô thị hiện đại.

• Khung âm

Khung âm là phần cố định của nắp hố ga gang đúc, được chôn sâu trong mặt đất và giúp giữ cho nắp ga được ổn định. Chúng thường được làm từ các loại gang phức hợp, chịu được điều kiện khắc nghiệt và không bị ăn mòn.

• Khung dương

Khung dương là phần nắp ga có thể mở ra để tiếp cận hệ thống bên dưới. Thông thường chất liệu của khung dương cũng giống như khung âm nhưng có độ dày và mật độ cao hơn để tăng cường độ bền.

• Nắp tròn

Nắp tròn có ưu điểm là dễ dàng sản xuất và lắp đặt, với khả năng chống rò rỉ tốt. Nhờ vào hình dạng tròn, nắp này không bị lệch vị trí khi đặt vào khung, đồng thời giúp phân bố tải trọng đều hơn.

• Nắp vuông

Nắp vuông thường thấy ở các khu vực đô thị và có nhiều kích thước khác nhau. Một trong những lợi thế lớn nhất của nắp vuông là tính linh hoạt trong thiết kế và dễ dàng đóng mở.

• Gioăng cao su

Gioăng cao su giúp tạo ra độ kín khít giữa nắp ga và khung, ngăn chặn sự rò rỉ của nước và các chất thải khác xuống hệ thống thoát nước, đồng thời giảm tiếng ồn phát sinh khi giao thông qua lại.

Nắp ga gang sản xuất tại nhà máy gang thép 360 cung cấp tại các tỉnh thành trên toàn quốc

Nhà máy gang thép 360 chuyên sản xuất nắp ga gang chất lượng cao, phân phối trên toàn quốc. Sản phẩm được cung cấp tại 63 tỉnh, thành phố Việt Nam, đảm bảo bền chắc, đạt chuẩn tải trọng, giá gốc tận xưởng và giao hàng nhanh chóng.

1. Nắp ga gang tại các tỉnh miền Bắc

Khu vực miền Bắc, sản phẩm nắp ga gang được sử dụng phổ biến tại Hà Nội, Hải Phòng, Quảng Ninh, Bắc Ninh, Bắc Giang, Hưng Yên, Hải Dương, Thái Bình, Nam Định, Hà Nam, Ninh Bình, Vĩnh Phúc, Phú Thọ, Tuyên Quang, Thái Nguyên, Cao Bằng, Bắc Kạn, Lạng Sơn, Hà Giang, Lào Cai, Yên Bái, Sơn La, Điện Biên, Lai Châu và Hòa Bình. Đây là những địa phương có nhiều dự án hạ tầng trọng điểm, yêu cầu sản phẩm bền chắc, đạt chuẩn tải trọng.

2. Nắp ga gang tại các tỉnh miền Trung

Tại miền Trung, nắp ga gang nhà máy 360 được phân phối và lắp đặt tại Thanh Hóa, Nghệ An, Hà Tĩnh, Quảng Bình, Quảng Trị, Thừa Thiên Huế, Đà Nẵng, Quảng Nam, Quảng Ngãi, Bình Định, Phú Yên, Khánh Hòa, Ninh Thuận, Bình Thuận, Kon Tum, Gia Lai, Đắk Lắk, Đắk Nông và Lâm Đồng. Với đặc thù khí hậu mưa bão nhiều, sản phẩm được thiết kế chống ăn mòn, chịu lực tốt, phù hợp hạ tầng đô thị ven biển và miền núi.

3. Nắp ga gang tại các tỉnh miền Nam

Khu vực miền Nam, sản phẩm nắp ga gang được phân phối rộng rãi tại TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Bà Rịa – Vũng Tàu, Tây Ninh, Bình Phước, Long An, Tiền Giang, Bến Tre, Vĩnh Long, Trà Vinh, Đồng Tháp, An Giang, Kiên Giang, Cần Thơ, Hậu Giang, Sóc Trăng, Bạc Liêu và Cà Mau. Đây là thị trường lớn, nơi nhu cầu xây dựng hạ tầng, khu đô thị và công trình giao thông luôn ở mức cao, đòi hỏi sản phẩm đạt chuẩn quốc tế, giao hàng nhanh và giá gốc từ nhà máy.

Bảng giá nắp ga gang mới nhất

Giá của nắp ga gang có thể dao động rất lớn tùy thuộc vào loại sản phẩm, kích thước và tải trọng. Dưới đây là bảng giá tham khảo cho từng loại sản phẩm phổ biến trên thị trường:

1. Loại sản phẩm và giá bán

STT	Kích thước khung	Loại nắp	Tiêu chuẩn	Đơn giá (VND)
1	700x700x50, N600x600	Nắp vuông	BS EN 124:2015	600.000₫ – 1.500.000₫
2	850x850x75, D650	Khung âm	BS EN 124:2015	1.200.000₫ – 2.000.000₫
3	900x900x60, D650	Khung dương	BS EN 124:2015	1.200.000₫ – 2.000.000₫
4	900x900x75, D650	Khung âm	BS EN 124:2015	1.300.000₫ – 2.200.000₫
5	900x900x75, D700	Khung âm	BS EN 124:2015	1.300.000₫ – 2.500.000₫
6	900x900x75, D750	Khung âm	BS EN 124:2015	1.500.000₫ – 2.600.000₫
7	900x900x75, D850	Khung âm	BS EN 124:2015	1.500.000₫ – 2.800.000₫
8	1100x1100x100, D900	Khung âm	BS EN 124:2015	2.000.000₫ – 3.200.000₫
9	Ø1200×100, D1000	Khung tròn	BS EN 124:2015	2.000.000₫ – 3.700.000₫
10	1200x1200x75, D1000	Khung âm	BS EN 124:2015	2.000.000₫ – 4.000.000₫

2. Kích thước nắp ga gang bán chạy nhất hiện nay

Nắp hố ga gang là thiết bị không thể thiếu trong hệ thống hạ tầng kỹ thuật đô thị và công nghiệp. Tùy theo vị trí lắp đặt và yêu cầu chịu tải, các loại nắp ga gang có nhiều kích thước khác nhau. Dưới đây là những kích thước nắp hố ga gang bán chạy nhất hiện nay, đáp ứng tốt cả về độ bền, tải trọng và tính thẩm mỹ.

• Nắp hố ga gang 800×800

Loại nắp hố ga gang 800×800 phù hợp với các tuyến đường dân sinh, khu đô thị hoặc khuôn viên công trình. Với kích thước gọn gàng, sản phẩm đảm bảo khả năng thoát nước hiệu quả và dễ dàng trong công tác lắp đặt, bảo trì.

• Nắp hố ga gang 900×900

Nắp hố ga gang 900×900 được sử dụng phổ biến tại các tuyến đường nội bộ, khu công nghiệp và khu dân cư. Thiết kế chắc chắn, chịu lực tốt và độ kín cao giúp đảm bảo an toàn cho người đi bộ và phương tiện giao thông.

• Nắp hố ga gang 1000×1000

Với kích thước lớn hơn, nắp ga gang 1000×1000 phù hợp cho các công trình hạ tầng lớn như đường giao thông chính, khu vực thoát nước mưa, nước thải. Sản phẩm thường được sản xuất từ gang cầu chất lượng cao, có khả năng chịu lực và chống ăn mòn cực tốt.

3. Liên hệ báo giá nắp ga gang

Để mua nắp ga gang chính hãng với giá gốc từ nhà máy, quý khách hãy liên hệ ngay Nhà máy Gang Thép 360 qua hotline 0915 668 360 hoặc truy cập gangthep360.com. Sản phẩm được sản xuất bằng công nghệ hiện đại, bền chắc – đạt tiêu chuẩn quốc tế EN 124, phù hợp cho hạ tầng giao thông và đô thị. Chúng tôi cam kết giao hàng tận chân công trình, hỗ trợ kỹ thuật tận nơi. Đơn giá nắp ga gang từ 1.250.000đ/bộ – 2.500.000đ/bộ, cạnh tranh nhất thị trường.

• Số điện thoại: 0915 668 360
• Website: gangthep360.com

Câu hỏi thường gặp về nắp ga gang

Nắp ga gang là gì?
Nắp ga gang là thiết bị che chắn miệng hố ga, được sản xuất từ gang cầu hoặc gang xám, có khả năng chịu tải trọng lớn, chống gỉ sét và đảm bảo an toàn giao thông.

Nắp ga gang có những loại nào?
Tại Gang Thép 360, chúng tôi cung cấp đa dạng sản phẩm: nắp ga gang tròn, nắp ga gang vuông, khung âm, khung dương, với tải trọng từ 12.5 tấn đến 40 tấn, đạt tiêu chuẩn EN 124:2015.

Ưu điểm của nắp ga gang Gang Thép 360 là gì?
Sản phẩm có độ bền vượt trội, chịu lực tốt, thiết kế thẩm mỹ, chống ăn mòn và phù hợp cho nhiều loại công trình. Khách hàng được hưởng giá gốc trực tiếp từ nhà máy, không qua trung gian.

Nắp ga gang có được phân phối toàn quốc không?
Có. Gang Thép 360 phân phối sản phẩm tại 63 tỉnh, thành phố trên toàn quốc, bao gồm Hà Nội, Hải Phòng, Đà Nẵng, TP. Hồ Chí Minh, Cần Thơ và nhiều địa phương khác.

Làm thế nào để mua nắp ga gang uy tín?
Quý khách có thể đặt mua trực tiếp tại website: https://gangthep360.com/ hoặc liên hệ hotline 0915 668 360 để được tư vấn, báo giá nhanh và hỗ trợ kỹ thuật tận nơi.
