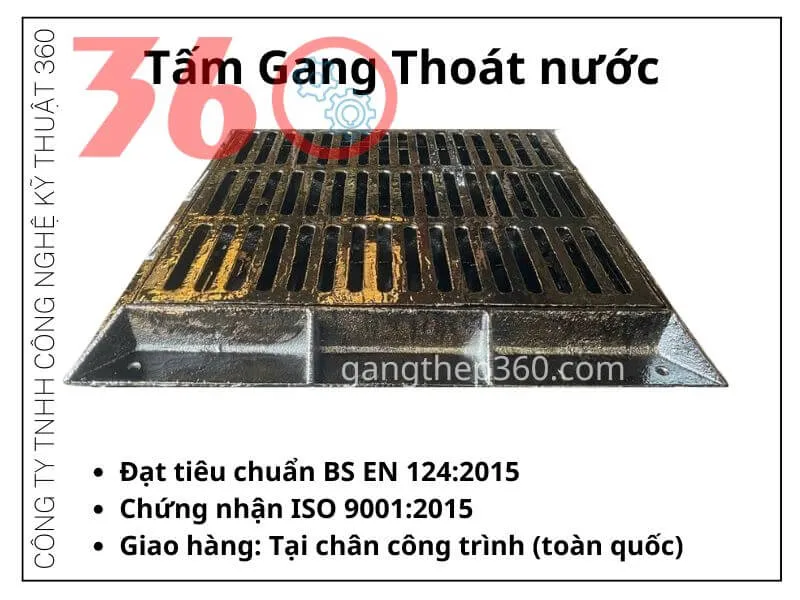

Tấm Gang Thoát Nước

Tấm gang thoát nước là gì

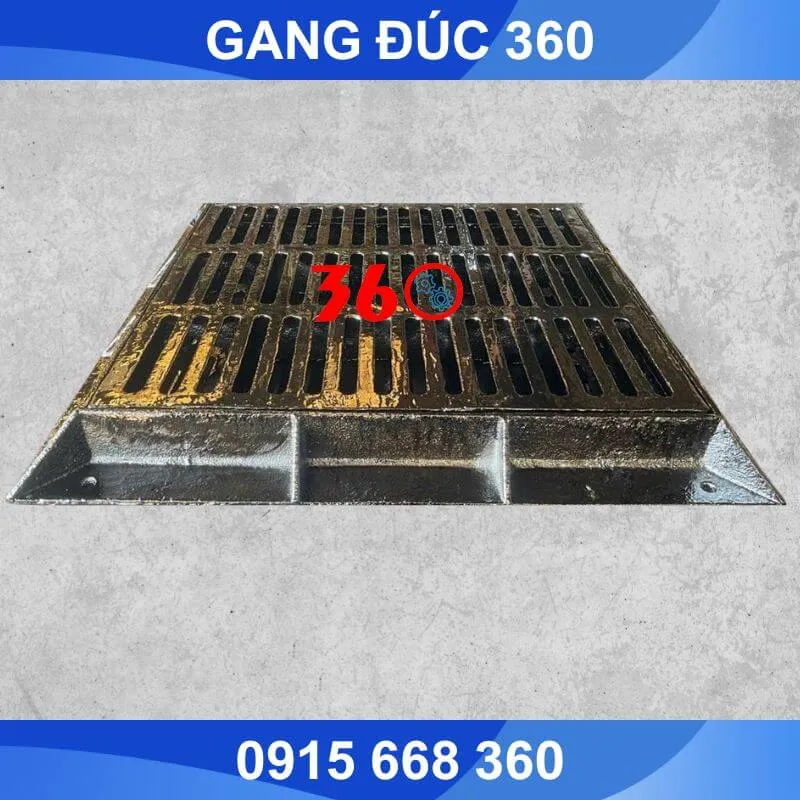

Tấm gang thoát nước là một bộ phận của hệ thống thoát nước, được làm từ gang, có chức năng thu gom và dẫn nước mưa, nước thải trên bề mặt xuống hệ thống thoát nước ngầm. Tấm gang thoát nước thường được lắp đặt trên vỉa hè, lòng đường, khu dân cư, khu công nghiệp, và các công trình công cộng khác.

Tấm gang thoát nước là một loại sản phẩm được làm từ gang, thường được sử dụng để đậy các hố ga, cống thoát nước hoặc các điểm truy cập trong hệ thống hạ tầng đô thị. Ghi gang được sản xuất dưới nhiều hình dạng và kích thước khác nhau, đảm bảo phục vụ cho nhiều mục đích sử dụng. Hiện nay giá tại Nhà Máy Gang Thép 360 dao động khoảng từ 350.000 – 850.000đ/sản phẩm trở lên tùy loại.

Bản vẽ kỹ thuật tấm gang thoát nước

Tấm gang thoát nước được thiết kế bởi đội ngũ kỹ sư nhà máy đúc gang 360, tuân theo tiêu chuẩn BS EN 124:2015. Sản phẩm sử dụng vật liệu Gang Cầu FCD 500-7, đảm bảo độ bền cao, chịu lực tốt. Với tải trọng 400KN (40T), tấm gang phù hợp lắp đặt tại các khu vực giao thông chịu tải trọng lớn, giúp thoát nước hiệu quả và an toàn.

Thông số kỹ thuật tấm gang thoát nước

Tấm gang thoát nước đạt tiêu chuẩn BS EN 124:2015, với tải trọng 400KN (40T), đảm bảo độ bền vượt trội. Sản phẩm được sản xuất trên dây chuyền đúc gang tự động hóa tại nhà máy đúc gang 360, giúp kiểm soát chất lượng chặt chẽ. Khả năng chịu tải cao, khi thử tải đến lực nén giới hạn và duy trì (30 ± 2) giây, tấm gang không bị nứt, đáp ứng yêu cầu kỹ thuật khắt khe.

• Kích thước: 700x900x70 (mm)
• Vật liệu: Gang Cầu FCD 500-7
• Tải trọng: 400KN (40T)
• Khả năng chịu tải: Khi thử tải tiếp đến lực nén giới hạn và duy trì (30 ± 2) s, song không bị nứt
• Lỗ thu nước: Tổng diện tích lỗ thu nước không nhỏ hơn 60 % diện tích bề mặt song chắn rác
• Bề mặt: Đánh bóng, sơn (sơn pha nhựa đường, sơn Epoxy, sơn Rainbow hoặc sơn Bitum,…)
• Tiêu chuẩn: BS EN 124:2015, TCVN 10333-3:2016

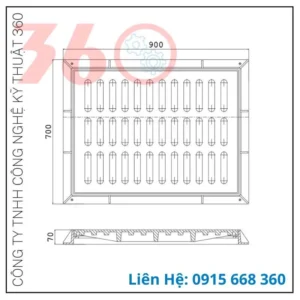

Bản vẽ thiết kế

Kích thước tham khảo

Kích thước/ Dimensions (mm)			Cấp chịu tải
STT	Khung (AxB)	Chiều cao (H)
1	250×750	45 – 75	A15 – D400
2	300×500	45 – 75	A15 – D400
3	500×700	45 – 90	A15 – D400
4	600×600	45 – 90	A15 – D400
5	950×950	45 – 90	A15 – D400

Cấu tạo của tấm gang thoát nước

Tấm gang thoát nước có cấu tạo gồm khung chịu lực, nắp gang với các khe thoát nước tối ưu và tùy chọn bản lề hỗ trợ bảo trì. Thiết kế giúp thoát nước nhanh, ngăn rác hiệu quả, tăng độ bền và đảm bảo an toàn cho hệ thống thoát nước đô thị, khu công nghiệp và công trình giao thông. Tấm gang thoát nước thường có cấu tạo gồm:

• Khung: Là phần bao ngoài, chịu lực chính, có tác dụng cố định tấm gang vào vị trí lắp đặt.
• Nắp: Là phần có các khe hở để nước chảy qua, đồng thời ngăn chặn rác thải lớn lọt xuống hệ thống thoát nước. Thiết kế khe hở của song chắn rác bằng gang phải đảm bảo thoát nước tốt và ngăn chặn rác hiệu quả.
• Bản lề (tùy chọn): Một số loại có bản lề để dễ dàng mở ra để vệ sinh và bảo trì.

Vật liệu đúc tấm gang thoát nước

Vật liệu đúc tấm gang thoát nước quyết định độ bền, khả năng chịu tải và tuổi thọ của sản phẩm. Hai loại gang phổ biến được sử dụng là gang cầu và gang xám.

Gang cầu FCD 500-7: Gang cầu FCD 500-7 có độ bền kéo cao (tối thiểu 500 MPa) và độ dãn dài tương đối lớn (tối thiểu 7%). Điều này giúp tấm gang chịu được tải trọng lớn, va đập mạnh mà không bị nứt vỡ. Ví dụ: Tấm gang cầu FCD 500-7 thường được sử dụng ở các khu vực có mật độ giao thông cao, nơi xe tải trọng lớn thường xuyên qua lại.

Gang xám FC 200: Gang xám FC 200 có độ bền kéo thấp hơn gang cầu (tối thiểu 200 MPa) và độ dãn dài rất nhỏ. Mặc dù không bền bằng gang cầu, gang xám lại có ưu điểm là giá thành rẻ hơn và khả năng chống rung tốt. Thường được sử dụng ở những nơi có tải trọng thấp hơn như vỉa hè hoặc khu dân cư.

Quy trình sản xuất tấm gang thoát nước tại nhà máy đúc gang 360

Quy trình sản xuất tấm gang thoát nước tại nhà máy đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo chất lượng sản phẩm. Nhà máy Đúc Gang 360 áp dụng quy trình hiện đại để sản xuất tấm gang thoát nước chất lượng cao.

Chuẩn bị nguyên vật liệu đầu vào: Nguyên vật liệu chính để sản xuất tấm gang thoát nước bao gồm gang thỏi, phế liệu gang, hợp kim (như Si, Mn, Cr), than cốc, và các phụ gia khác. Tất cả các nguyên vật liệu phải được kiểm tra chất lượng kỹ lưỡng trước khi đưa vào sản xuất để đảm bảo thành phần hóa học và tính chất cơ lý đáp ứng yêu cầu kỹ thuật.

Thiết kế và tạo khuôn mẫu:Thiết kế khuôn mẫu được thực hiện bằng phần mềm CAD/CAM, đảm bảo độ chính xác cao và khả năng tái tạo hình dạng sản phẩm. Khuôn mẫu có thể được làm bằng gỗ, kim loại hoặc cát. Khuôn cát là lựa chọn phổ biến do chi phí thấp và dễ dàng tạo hình các chi tiết phức tạp.

Quy trình nấu và chuẩn bị gang: Gang được nấu chảy trong lò điện hoặc lò cao. Nhiệt độ nấu chảy gang thường vào khoảng 1450-1550°C. Sau khi gang nóng chảy hoàn toàn, các hợp kim và phụ gia được thêm vào để điều chỉnh thành phần hóa học và cải thiện tính chất của gang. Gang nóng chảy sau đó được rót vào khuôn đã chuẩn bị.

Công đoạn đúc gang

Công đoạn đúc gang là một quy trình phức tạp, đòi hỏi kỹ thuật và kinh nghiệm để tạo ra những sản phẩm tấm gang thoát nước chất lượng cao. Quy trình này có thể chia thành các bước chính như sau:

1. Chuẩn bị khuôn đúc: Khuôn đúc thường được làm từ cát hoặc kim loại. Khuôn cát được sử dụng phổ biến vì chi phí thấp và dễ tạo hình, trong khi khuôn kim loại cho độ chính xác cao hơn và tuổi thọ dài hơn.
   • Ví dụ: Khuôn cát được sử dụng để đúc các tấm gang thoát nước có kích thước lớn và hình dạng phức tạp.
2. Nấu chảy gang: Gang được nấu chảy trong lò cao ở nhiệt độ rất cao, thường là trên 1200°C. Thành phần của gang lỏng phải được kiểm soát chặt chẽ để đảm bảo độ bền và tính chất cơ học cần thiết.
   • Ví dụ: Gang xám thường được sử dụng vì tính đúc tốt và khả năng chịu lực nén cao.
3. Rót gang vào khuôn: Gang lỏng được rót cẩn thận vào khuôn đã chuẩn bị. Quá trình này đòi hỏi sự chính xác để tránh tạo ra các khuyết tật như rỗ khí hoặc lẫn tạp chất.
   • Ví dụ: Tốc độ rót gang phải được điều chỉnh để đảm bảo gang lỏng lấp đầy mọi chi tiết của khuôn.
4. Làm nguội và dỡ khuôn: Sau khi gang đông đặc, khuôn được dỡ bỏ và sản phẩm được làm nguội. Thời gian làm nguội có thể kéo dài vài giờ đến vài ngày, tùy thuộc vào kích thước và độ dày của sản phẩm.
   • Ví dụ: Làm nguội nhanh có thể gây ra ứng suất dư bên trong sản phẩm, làm giảm độ bền.
5. Kiểm tra và gia công: Sản phẩm đúc được kiểm tra kỹ lưỡng để phát hiện các khuyết tật. Sau đó, sản phẩm có thể được gia công thêm để đạt được kích thước và độ chính xác yêu cầu.
   • Ví dụ: Các tấm gang thoát nước có thể được mài, phay hoặc tiện để loại bỏ các gờ hoặc ba via.

Quy trình xử lý bề mặt và sơn phủ

Xử lý bề mặt và sơn phủ là các công đoạn quan trọng để bảo vệ tấm gang thoát nước khỏi ăn mòn và tăng tính thẩm mỹ. Quy trình này thường bao gồm các bước sau:

1. Làm sạch bề mặt: Bề mặt tấm gang được làm sạch bằng phương pháp phun cát, phun bi hoặc hóa chất để loại bỏ rỉ sét, dầu mỡ và các tạp chất khác.
   • Ví dụ: Phun cát là phương pháp phổ biến để làm sạch bề mặt các sản phẩm gang đúc.
2. Xử lý hóa học: Bề mặt gang được xử lý bằng hóa chất để tạo ra một lớp bảo vệ hóa học, giúp tăng độ bám dính của lớp sơn phủ.
   • Ví dụ: Phốt phát hóa là một phương pháp xử lý hóa học phổ biến.
3. Sơn lót: Một lớp sơn lót được sơn lên bề mặt gang để tăng độ bám dính của lớp sơn phủ và bảo vệ gang khỏi ăn mòn.
   • Ví dụ: Sơn epoxy hoặc sơn alkyd thường được sử dụng làm lớp sơn lót.
4. Sơn phủ: Lớp sơn phủ cuối cùng được sơn lên bề mặt gang để tạo màu sắc, độ bóng và bảo vệ khỏi các tác động của môi trường.
   • Ví dụ: Sơn tĩnh điện hoặc sơn PU thường được sử dụng làm lớp sơn phủ. Sơn tĩnh điện có độ bền cao và khả năng chống ăn mòn tốt.

Top 5 loại tấm gang thoát nước bán chạy nhất hiện nay

Song chắn rác gang 960×530: Loại song chắn rác này có kích thước phổ biến, phù hợp với nhiều công trình khác nhau. Được làm từ gang cầu, song chắn rác gang 960×530 có khả năng chịu tải trọng lớn và độ bền cao. Thường được sử dụng trên vỉa hè, đường phố và các khu công nghiệp.

Lưới chắn rác bằng gang: Lưới chắn rác bằng gang có cấu tạo dạng lưới, giúp ngăn chặn rác thải lớn rơi xuống hệ thống thoát nước. Chúng thường được đặt ở các miệng cống hoặc hố ga để thu gom rác thải, ngăn ngừa tắc nghẽn.

Ghi gang thu nước mưa: Ghi gang thu nước mưa được thiết kế để thu gom nước mưa từ mặt đường vào hệ thống thoát nước. Chúng có nhiều hình dạng và kích thước khác nhau, tùy thuộc vào lưu lượng nước cần thu gom và thiết kế của hệ thống thoát nước.

Tấm đan gang: Tấm đan gang được sử dụng để che chắn các hố ga, mương thoát nước hoặc các công trình ngầm khác. Chúng có khả năng chịu tải trọng cao và độ bền lớn, đảm bảo an toàn cho người và phương tiện qua lại.

Bó vỉa gang cầu hộp xiên: Bó vỉa gang cầu hộp xiên được sử dụng để bảo vệ mép đường khỏi sạt lở và tạo thành ranh giới giữa lòng đường và vỉa hè. Chúng có thiết kế chắc chắn và thẩm mỹ, góp phần tăng vẻ đẹp cho cảnh quan đô thị.

Báo giá tấm gang thoát nước tại công ty tnhh công nghệ kỹ thuật 360

Giá tấm gang thoát nước tại Nhà Máy Gang Thép 360 giá dao động từ 350.000 – 850.000đ/ bộ tùy vào kích thước và tải trọng. Khách hàng có nhu cầu đặt hàng về sản phẩm liên hệ qua hotline 0915 668 360 để được tư vấn và báo giá tốt nhất tại xưởng. Báo giá cho tấm ghi gang tại Nhà Máy Gang Thép 360 rất cạnh tranh, với các mức giá khác nhau tùy thuộc vào kích thước và chất lượng sản phẩm.

Để nhận báo giá tấm gang thoát nước chính xác và cạnh tranh từ Công ty TNHH Công nghệ Kỹ thuật 360, quý khách hàng vui lòng cung cấp thông tin chi tiết về loại sản phẩm, kích thước, số lượng và các yêu cầu đặc biệt khác. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao với giá cả hợp lý và dịch vụ tốt nhất. Việc tìm kiếm báo giá tấm gang thoát nước tốt nhất cũng cần xem xét đến chất lượng sản phẩm.

Yếu tố ảnh hưởng đến giá lưới chắn rác gang

Việc báo giá lưới chắn rác bằng gang phụ thuộc vào nhiều yếu tố: Kích thước và thiết kế: Sản phẩm có kích thước lớn, thiết kế phức tạp sẽ có giá cao hơn.

• Loại gang: Gang cầu thường có giá cao hơn gang xám do có độ bền cao hơn.
• Số lượng đặt hàng: Đặt hàng số lượng lớn sẽ được hưởng chiết khấu.
• Yêu cầu đặc biệt: Các yêu cầu về sơn phủ đặc biệt hoặc gia công cơ khí sẽ làm tăng giá thành. Biến động giá nguyên vật liệu:
• Giá phế liệu gang và các nguyên liệu phụ gia có thể biến động, ảnh hưởng đến giá thành sản phẩm.

Liên hệ ngay để nhận báo giá chi tiết

📞 Hotline: 0915 668 360
📩 Email: congnghekythuat360@gmail.com
💯 Cam kết chất lượng cao – giá gốc tại xưởng – giao hàng tận nơi. Liên hệ ngay để được tư vấn và báo giá tốt nhất!

Gang Thép 360 – Rất mong được hơp tác cùng Quý khách hàng
