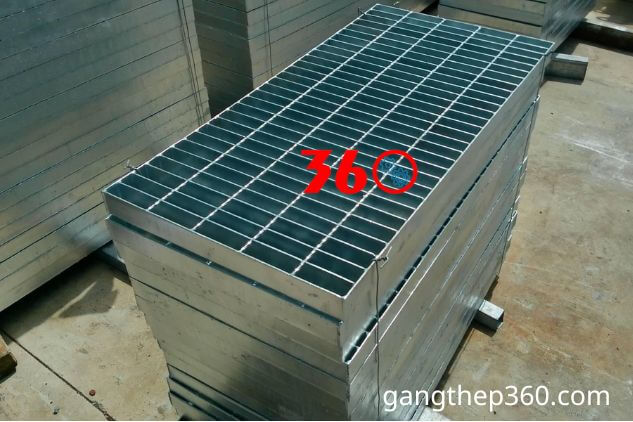

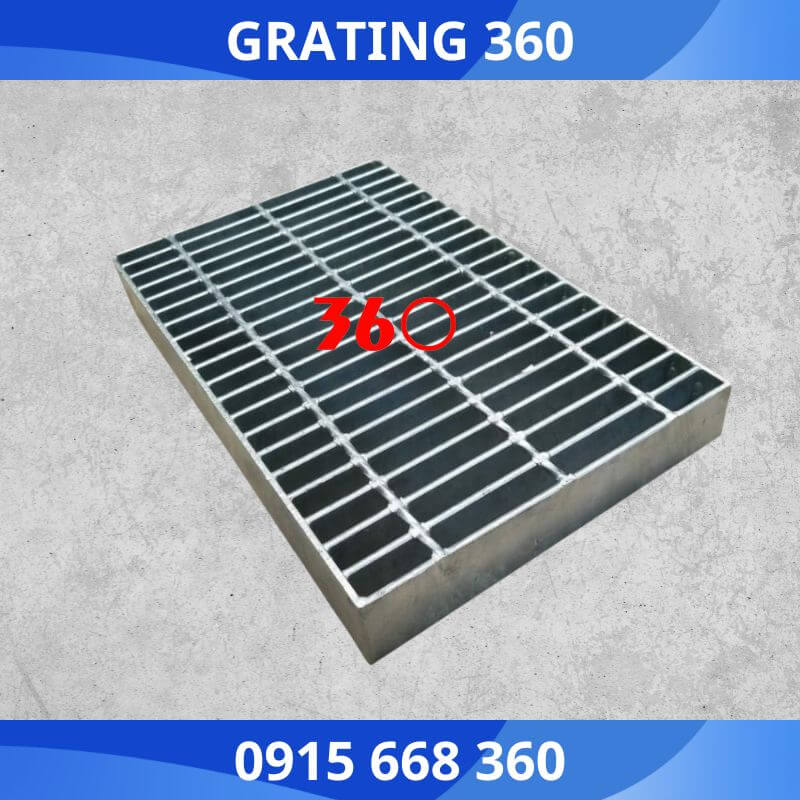

Tấm Grating

Tấm grating được sản xuất từ thép SS400 trên dây chuyền hàn áp lực tự động, mang đến khả năng chịu tải cao, độ bền vượt trội và kích thước chính xác. Bề mặt được mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123, giúp chống ăn mòn hiệu quả trong môi trường ngoài trời và công nghiệp. Nhà Máy Gang Thép 360 nhận thiết kế, gia công tấm Grating theo yêu cầu, cung cấp giá gốc tại xưởng, bảo hành 2 năm và giao hàng đến công trình trên toàn quốc. Hotline tư vấn kỹ thuật và báo giá: 0915 668 360.

Sản xuất tại: Nhà Máy Gang Thép 360
Kích thước: 350x995x50 (mm)
Vật liệu: Thép SS400
Bảo hành: 2 năm
Giao hàng: Chân công trình (vận chuyển toàn quốc)
Tư vấn kỹ thuật, báo giá:0915 668 360
Công Nghệ Kỹ Thuật 360 thiết kế và sản xuất tấm grating theo yêu cầu của quý khách hàng.

Rất mong được hợp tác cùng Quý khách hàng!

Liên hệ ngay

Tư vấn qua Zalo

Danh mục: Grating mạ kẽm Thẻ: chắn rác, gangthep360, mạ kẽm, tấm grating, tấm sàn Thương hiệu: Gang Thép 360

Mô tả
Đánh giá (1)

Mục Lục

Tấm Grating Là Gì?

Nhà Máy Gang Thép 360 chuyên sản xuất tấm grating theo tiêu chuẩn ASTM A123. Sản phẩm được ứng dụng rộng rãi trong hệ thống thoát nước đô thị, khu công nghiệp, khu dân cư, bệnh viện, trường học. Hiện nay giá gốc tại nhà máy dao động từ 350.000đ – 850.000đ/ tấm tùy vào kích thước, tải trọng. Khách hàng có thể liên hệ ngay website gangthep360.com hoặc liên hệ số điện thoại 0915 668 360 để nhận báo giá gốc tại nhà máy và hỗ trợ giao hàng tận nơi đến chân công trình.

Tấm Grating là dạng tấm sàn thép được cấu tạo từ các thanh thép chịu lực (Bearing Bar) và thanh giằng (Cross Bar) liên kết bằng công nghệ hàn áp lực hoặc hàn thủ công. Sản phẩm có kết cấu dạng lưới giúp chịu tải trọng lớn, thoát nước nhanh, chống trơn trượt và tiết kiệm trọng lượng hơn nhiều so với sàn thép đặc. Hiện nay, tấm Grating được sử dụng rộng rãi trong các nhà máy, khu công nghiệp, công trình giao thông, hệ thống thoát nước, nhà máy xử lý nước thải, cầu cảng, giàn thao tác và nhiều công trình hạ tầng khác.

Bản vẽ tấm grating

Tấm grating là một trong những giải pháp hàng đầu được ứng dụng trong nhiều công trình xây dựng, hạ tầng kỹ thuật. Trong bài viết này, chúng tôi xin giới thiệu bản vẽ kỹ thuật tấm grating kích thước 350x995x50 mm, được thiết kế bởi đội ngũ kỹ sư cơ khí nhà máy Grating 360, một sản phẩm tiêu biểu với độ bền cao, khả năng chịu tải trọng lớn và khả năng chống ăn mòn tuyệt vời nhờ công nghệ mạ kẽm nhúng nóng.

Tấm grating được sử dụng rộng rãi trong sàn thao tác, nắp mương thoát nước, lối đi công nghiệp nhờ độ bền cao, tải trọng lớn và khả năng thoát nước hiệu quả. Sản phẩm chống trượt, thoáng khí, phù hợp cho nhà máy, công trình xây dựng và hệ thống xử lý nước thải.

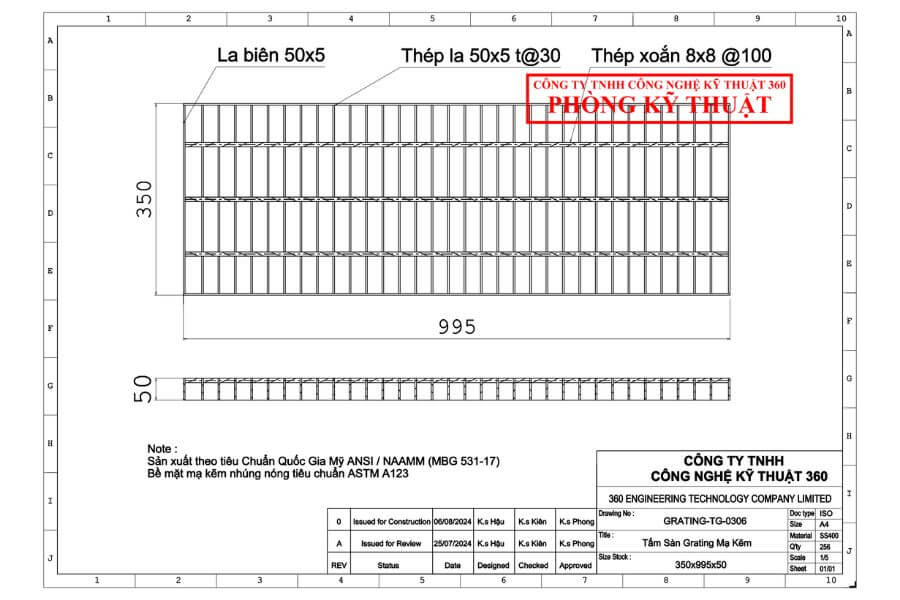

bản vẽ tấm grating — Bản vẽ kỹ thuật tấm grating tại Nhà Máy Gang Thép 360

Thông số kỹ thuật tấm grating

Tấm grating được sản xuất từ tôn cuộn cán nguội thép các bon cán nóng như SS400, CT42, CT51, đáp ứng tiêu chuẩn TCVN 5709:2009. Sản phẩm lý tưởng cho nhiều ứng dụng công nghiệp như sàn công nghiệp, bậc thang, lối đi, cầu đi bộ, cầu cảng và các khu vực tiếp xúc với hóa chất, đảm bảo độ bền cao, an toàn và khả năng chịu tải tốt trong môi trường khắc nghiệt.

Kích thước: 350x995x50 (mm)
Kết cấu: La phẳng FB 50×5 (thanh la I, thanh la răng cưa, thanh la I răng cưa)
Thanh ngang: Thanh xoắn D6 (thanh xoắn D8, thanh tròn Ø6, thanh tròn Ø8)
Vật liệu: SS400
Tải trọng: 250KN (25T)
Hàn: Máy hàn áp lực tự động hóa
Tiêu chuẩn: Tiêu Chuẩn Quốc Gia Mỹ ANSI / NAAMM (MBG 531-17)
Bề mặt: Mạ kẽm nhúng nóng tiêu chuẩn ASTM A123
Giám định: Trung tâm Kỹ thuật Tiêu chuẩn – Đo lường – Chất lượng 2 (QUATEST 2)

Kích thước tham khảo

Kích thước/ Dimensions (mm)				Tải trọng (Tấn)
STT	Chiều dài (L)	Chiều rộng (W)	Chiều cao (H)	Tải trọng (Tấn)
1	995	450	30 – 100	7.5T – 25T
2	995	650	30 – 100	7.5T – 25T
3	1200	800	30 – 100	7.5T – 25T
4	1500	1200	30 – 100	7.5T – 25T

Cấu Tạo Tấm Grating

Tấm Grating, tấm grating chịu lực được cấu tạo từ 4 bộ phận chính gồm thanh chịu lực (Bearing Bar), thanh giằng (Cross Bar), khung viền và bề mặt chống trượt. Trong đó, thanh chịu lực quyết định khả năng chịu tải, thanh giằng giúp liên kết và phân bố lực đồng đều, khung viền tăng độ cứng cho tấm Grating, còn bề mặt trơn hoặc răng cưa giúp nâng cao khả năng chống trượt và đảm bảo an toàn khi sử dụng. Một tấm Grating tiêu chuẩn gồm các bộ phận chính:

Thanh chịu lực (Bearing Bar): Là bộ phận chịu tải chính của toàn bộ tấm Grating. Thanh càng cao và dày thì khả năng chịu tải càng lớn.
Thanh giằng (Cross Bar): Có nhiệm vụ liên kết các thanh chịu lực thành một khối thống nhất, giúp phân bố tải trọng đồng đều.
Khung viền: Bao quanh toàn bộ tấm Grating nhằm tăng độ cứng, chống biến dạng trong quá trình vận chuyển và sử dụng.
Bề mặt chống trượt: Có thể lựa chọn bề mặt trơn hoặc răng cưa để tăng khả năng chống trơn trượt tại các khu vực thường xuyên tiếp xúc với nước hoặc dầu mỡ.

Các Loại Tấm Grating Phổ Biến

Hiện nay, tấm Grating được chia thành 4 loại phổ biến gồm Grating thép đen, Grating mạ kẽm nhúng nóng, Grating inox và Grating răng cưa chống trượt. Mỗi loại có đặc điểm riêng về vật liệu, khả năng chống ăn mòn và môi trường sử dụng, đáp ứng đa dạng nhu cầu từ nhà xưởng, khu công nghiệp đến công trình ngoài trời, hóa chất và thực phẩm.

Tấm Grating Thép Đen: Được sản xuất từ thép SS400, chưa qua xử lý mạ kẽm. Giá thành thấp, phù hợp sử dụng trong nhà hoặc những vị trí không chịu tác động nhiều từ môi trường.
Tấm Grating Mạ Kẽm Nhúng Nóng: Sau khi sản xuất hoàn thiện, sản phẩm được mạ kẽm nhúng nóng giúp chống ăn mòn vượt trội, tuổi thọ có thể trên 20 năm ngoài trời. Đây là loại được sử dụng phổ biến nhất hiện nay.
Tấm Grating Inox: Sản xuất bằng inox 304 hoặc inox 316, thích hợp cho ngành thực phẩm, hóa chất, dược phẩm và môi trường có tính ăn mòn cao.

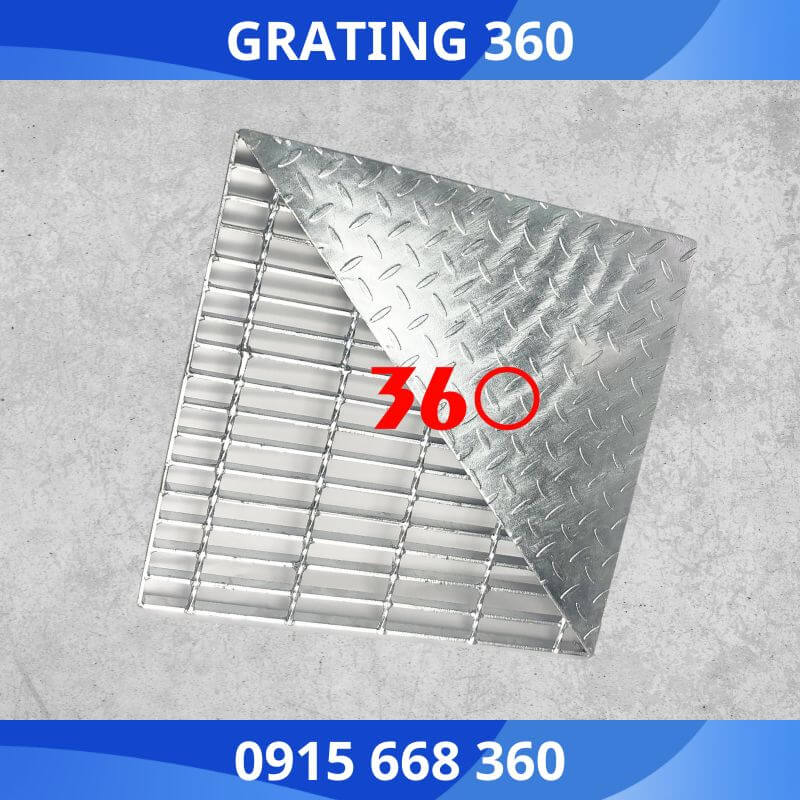

Tấm Grating Răng Cưa: Bề mặt được tạo răng cưa chống trượt, phù hợp với khu vực thường xuyên có nước, dầu hoặc hóa chất.

Ưu Điểm Của Tấm Grating

Tấm Grating được ưa chuộng nhờ khả năng chịu tải cao, trọng lượng nhẹ, thoát nước nhanh và chống trơn trượt hiệu quả. Ngoài ra, sản phẩm còn có độ bền cao, chống ăn mòn, dễ vệ sinh, tiết kiệm vật liệu và có thể gia công theo mọi kích thước, giúp tối ưu chi phí đầu tư và đáp ứng đa dạng nhu cầu của các công trình công nghiệp cũng như hạ tầng kỹ thuật. Tấm Grating ngày càng được lựa chọn thay thế sàn thép đặc nhờ nhiều ưu điểm nổi bật:

Khả năng chịu tải trọng lớn.
Trọng lượng nhẹ.
Tiết kiệm vật liệu, thoát nước cực nhanh.
Không đọng rác, dễ vệ sinh, chống trơn trượt.
Thông thoáng, thi công nhanh, tuổi thọ cao.
Chống ăn mòn hiệu quả.
Gia công theo mọi kích thước.

Báo Giá Tấm Grating Mới Nhất

Hiện nay giá tấm grating dao động từ 350.000đ – 850.000đ/ tấm, giá tấm grating phụ thuộc vào kích thước, độ dày thanh chịu lực, khoảng cách thanh, tải trọng yêu cầu và số lượng đặt hàng. Nhà Máy Gang Thép 360 là đơn vị sản xuất trực tiếp, cung cấp giá tại xưởng, nhận gia công theo bản vẽ và tối ưu chi phí cho từng công trình. Liên hệ nhà máy qua hotline 0915 668 360 hoặc website gangthep360.com để đươc tư vấn và báo giá tốt nhất.

Giá tham khảo:

Tấm Grating thép đen: từ 350.000 – 850.000 VNĐ/m²
Tấm Grating mạ kẽm nhúng nóng: từ 650.000 – 1.300.000 VNĐ/m²
Tấm Grating inox: Báo giá theo yêu cầu.

Liên hệ 0915 668 360 để nhận báo giá chính xác theo bản vẽ.

Ứng Dụng Của Tấm Grating

Tấm Grating được ứng dụng rộng rãi trong nhà máy công nghiệp, hệ thống thoát nước, cầu cảng, nhà máy xử lý nước thải, trạm biến áp, công trình giao thông và trung tâm thương mại. Với khả năng chịu tải tốt, thoát nước nhanh và chống ăn mòn hiệu quả, sản phẩm là lựa chọn lý tưởng cho sàn thao tác, cầu thang công nghiệp, nắp mương và nhiều hạng mục hạ tầng kỹ thuật.

Sản phẩm được ứng dụng trong nhiều lĩnh vực:

Sàn thao tác nhà máy, cầu thang công nghiệp.
Sàn bảo trì thiết bị.
Mương thoát nước, nắp mương Grating, hố ga.
Nhà máy xử lý nước thải.
Nhà máy nhiệt điện, xi măng.
Khai khoáng, nhà máy hóa chất.
Cầu cảng, giàn khoan, trạm biến áp.
Nhà máy thực phẩm, nhà máy bia.
Trung tâm thương mại, bãi đỗ xe, công trình giao thông.

Quy Trình Sản Xuất Tại Grating 360

Tại Grating 360, tấm Grating được sản xuất trên dây chuyền hiện đại với quy trình khép kín gồm cắt thép, hàn áp lực tự động, hàn khung viền, làm sạch bề mặt, mạ kẽm nhúng nóng (theo yêu cầu), kiểm tra chất lượng và đóng gói. Quy trình này giúp đảm bảo sản phẩm có độ chính xác cao, khả năng chịu tải tốt và đáp ứng các tiêu chuẩn kỹ thuật của công trình. Toàn bộ sản phẩm được sản xuất trên dây chuyền hiện đại gồm:

Cắt thép theo kích thước.
Hàn áp lực tự động.
Kiểm tra kích thước.
Hàn khung viền.
Làm sạch bề mặt.

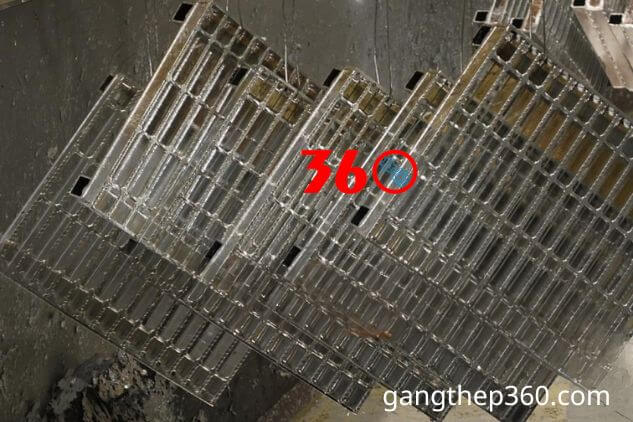

Mạ kẽm nhúng nóng (nếu yêu cầu).
Kiểm tra chất lượng.

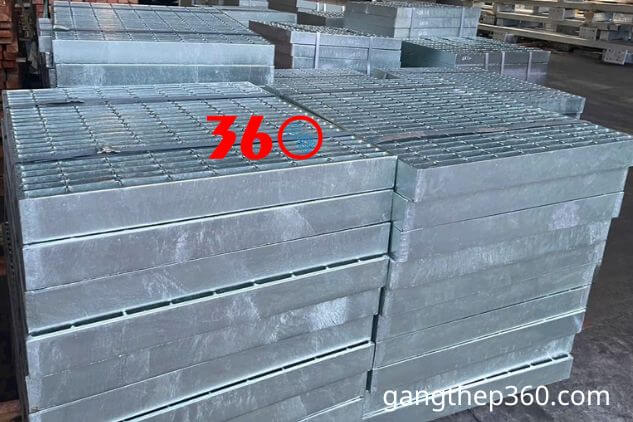

Đóng gói và vận chuyển.

Vì Sao Nên Chọn Nhà Máy Grating 360?

Nhà Máy Grating 360 là đơn vị sản xuất trực tiếp tấm Grating theo yêu cầu với giá gốc tại xưởng, nhận gia công theo bản vẽ kỹ thuật, cung cấp đầy đủ CO, CQ, giao hàng toàn quốc và đảm bảo tiến độ sản xuất. Cùng với đội ngũ kỹ thuật giàu kinh nghiệm và chính sách bảo hành rõ ràng, Grating 360 mang đến giải pháp Grating chất lượng cao, tối ưu chi phí cho mọi công trình.

Sản xuất trực tiếp tại nhà máy.
Giá gốc không qua trung gian.
Gia công theo bản vẽ.
Giao hàng toàn quốc.
Đầy đủ CO, CQ.
Tiến độ nhanh.
Đội ngũ kỹ thuật hỗ trợ tận nơi.
Bảo hành sản phẩm theo tiêu chuẩn nhà sản xuất

Nhà Máy Grating 360 chuyên sản xuất và cung cấp tấm Grating trực tiếp với giá gốc tại xưởng, nhận gia công theo bản vẽ, đầy đủ CO, CQ và giao hàng trên toàn quốc. Chúng tôi đã cung cấp sản phẩm cho nhiều công trình tại Hà Nội, Hải Phòng, Quảng Ninh, Bắc Ninh, Thanh Hóa, Nghệ An, Đà Nẵng, Quảng Nam, Khánh Hòa, Gia Lai, Đắk Lắk, TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Cần Thơ, An Giang, Kiên Giang, Cà Mau cùng nhiều tỉnh thành khác, đáp ứng nhanh tiến độ và yêu cầu kỹ thuật của mọi dự án.
